说明

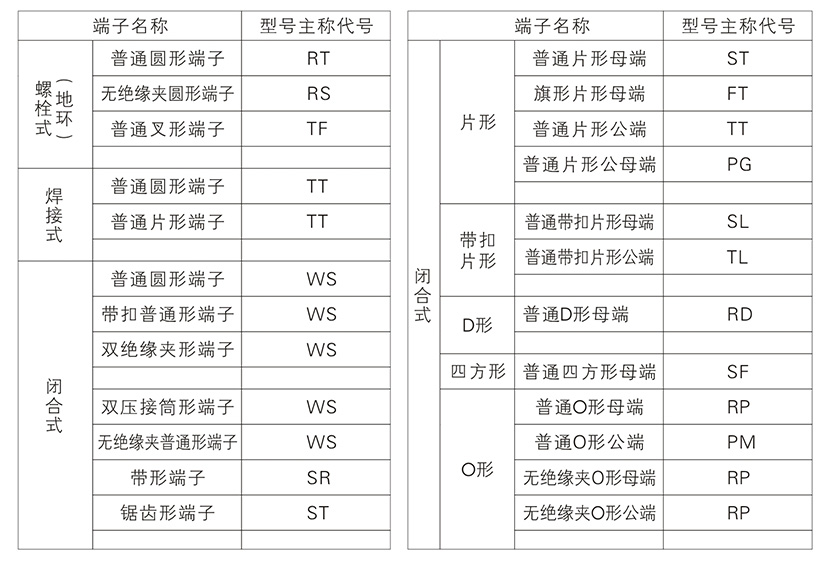

①、端子型号主称代号:
端子连接方式不同,可分为螺栓式(地环)、焊接式、闭合式和快接式四大类。
分述如下:
②、主称特性尺寸:

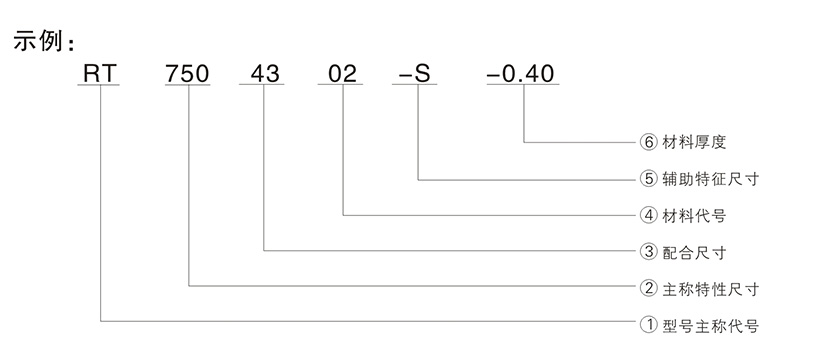

a、螺栓式(地环)--端子外径:如本例中的750代表外径为7.5mm;
b、焊接式(碰焊)--端子外形尺寸主要尺寸;
c、闭合式--端子外形尺寸主要尺寸;
d、快接式--插片宽度(片形)或端子外径(O形、D形)
③、配合尺寸:
a、螺栓式(地环)--端子内径:如本例中的43代表端子内径为4.3mm;
b、焊接式(碰焊)--端子外形尺寸次要尺寸,一般不标注,以“00”表示;
c、闭合式--端子外形尺寸次要尺寸,一般不标注,发“00”表示;
d、快接式--插片宽度(片形)或端子外径(O形、D形);
④、端子材料分如下九类,本公司各种型号的端子均可用这九种材料生产;

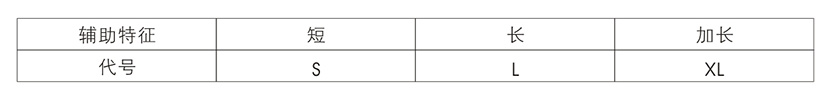

⑤、辅助特征尺寸用—“_”加一、两个英文字母表示。
⑥、材料百度:端子产品所用材料厚度。
本公司材料厚度包括:0.15mm、0.20mm、0.25mm、0.30mm、0.35mm、0.40mm、0.50mm、0.80mm。
